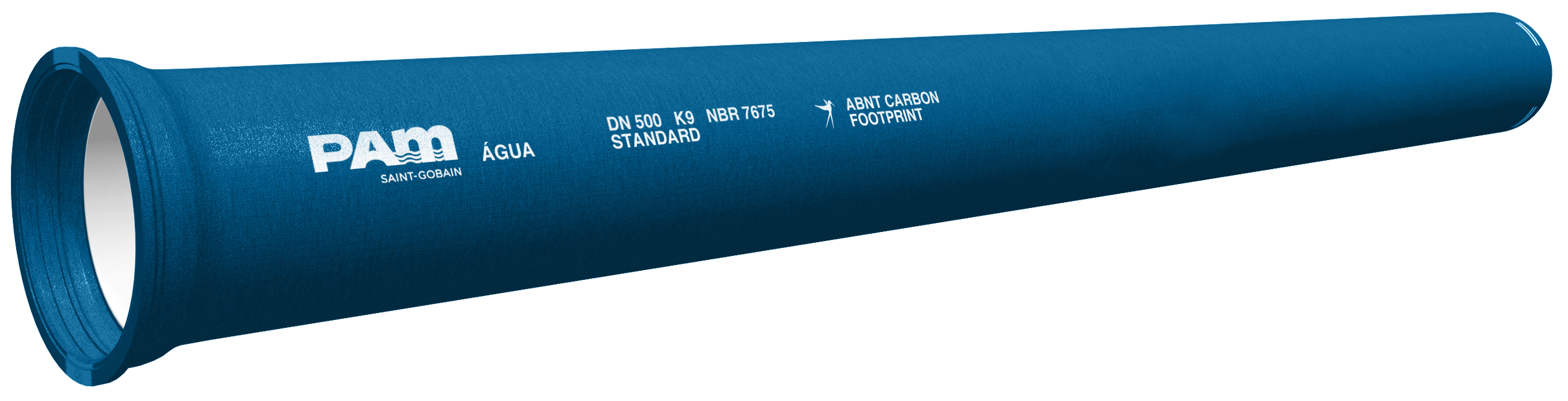

Tubo Classe K9 com juntas JGS, JTI ou JTE. Tubo de ferro fundido dúctil fabricado conforme norma NBR 7675 para transporte de água bruta ou tratada.

Construção Civil
Indústria
Irrigação
Mineração
Saneamento

Revestimento

Revestimento Interno:
Argamassa de cimento alto-forno

Revestimento Externo:
Zinco metálico e pintura em epóxi azul

Informações técnicas

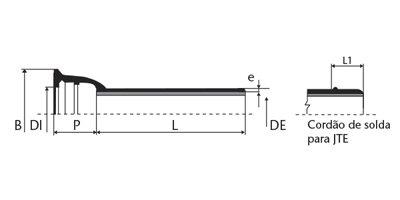

Desenho técnico
Downloads

Selecione um ou mais DN*

Selecione um ou mais DN2

Selecione um ou mais PN

								Massas
DN	L	L1	DE	DI Bolsa	B	P	e nom Ferro	Por Metro	Total
DN	mm	mm	mm	mm	mm	mm	mm	Kg	Kg
80	6		98,0	101,0	144,1	92,5	6,0	14,5	87,0
100	6		118,0	121,0	166,9	94,5	6,0	18,1	108,6
150	6		170,0	173,0	220,8	100,5	6,0	27,3	163,8
200	6		222,0	225,0	275,1	106,5	6,3	36,7	220,2
250	6		274,0	277,0	328,6	105,5	6,8	48,0	288,0
300	6	115,0	326,0	329,0	410,0	107,5	7,2	60,4	362,4
350	6	114,0	378,0	381,0	465,0	110,5	7,7	79,7	478,2
400	6	113,0	429,0	432,0	517,0	112,5	8,1	94,7	568,2
450	6	120,0	480,0	483,0	575,0	115,5	8,6	111,8	670,8
500	6	125,0	532,0	535,0	630,0	117,5	9,0	129,3	775,8
600	6	135,0	635,0	638,0	739,0	122,5	9,9	168,4	1.010,4
700	7	158,0	738,0	741,0	863,0	147,5	10,8	215,1	1.505,7
800	7	150,0	842,0	845,0	974,0	147,5	11,7	264,1	1.848,7
900	7	155,0	945,0	948,0	1.082,0	147,5	12,6	317,2	2.220,4
1000	7	165,0	1.048,0	1.015,0	1.191,0	157,5	13,5	375,0	2.625,0
1200	7	170,0	1.255,0	1.258,0	1.412,0	167,5	15,3	505,3	3.537,1

Manual Técnico de Montagem e Manutenção

Sem Descrição

FTSG 0235 - Tubo Ponta e Bolsa JTI K9 Bioon Azul DN 80-700 - Água

Sem Descrição

FTSG 0237 - Tubo Ponta e Bolsa JTE K9 Bioon Azul DN 300-1200 - Água

Sem Descrição

FTSG 0233 - Tubo Ponta e Bolsa JGS K9 Bioon Azul DN 80-2000 - Água

Sem Descrição
