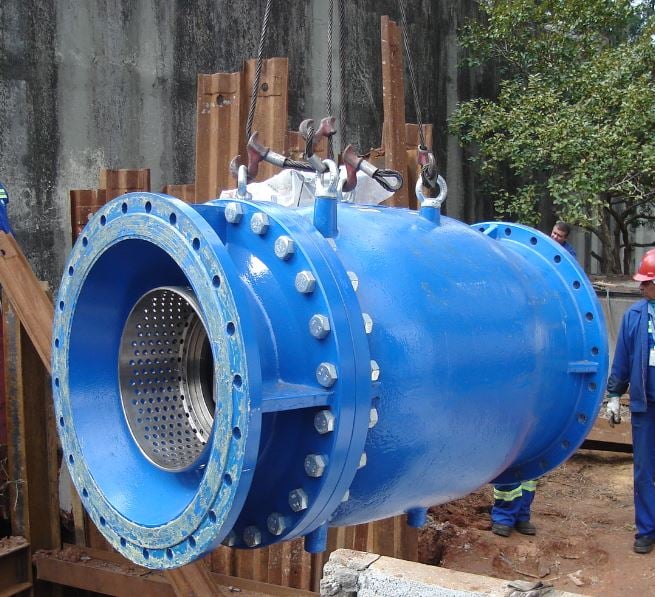

Válvula de Fluxo Anular PAM

Enviado em 17 Outubro 2018, 13:51 PM

UTILIZAÇÃO

A válvula de Fluxo Anular (Needle Valve) se destina ao controle hidráulico. Dentre suas principais características estão a precisão e linearidade no controle, além de serviço silencioso e sem vibrações, mesmo em condições extremas de diferenciais de pressão ou vazão. As funções mais usuais são:

• Redutora e/ou sustentadora de pressão

• Controle de nível de reservatório

• Controle de vazão

• Descarga livre.



Desenvolvida para o trabalho com água bruta ou tratada (dentro dos limites de dimensões e quantidade de sólidos em suspensão), limite de velocidade máxima de 5 m/s e temperatura do fluido de até 40°C. A parte interna da válvula foi desenhada para aperfeiçoar o perfil hidrodinâmico e minimizar os efeitos da cavitação. Além disso, em condições mais extremas, a válvula pode ser equipada com um cilindro anticavitação desenhado em função de cada situação. Seus principais componentes são confeccionados em ferro fundido dúctil com internos em aço inoxidável.



NORMATIZAÇÃO

• Válvula de Fluxo Anular: Ensaio hidrostático realizado conforme ISO 5208.

• Flange: As válvulas podem ser fornecidas com gabarito de furação dos flanges de acordo com as seguintes normas: EN 1092-2 e ISO 7005-2, PNs 10, 16 ou 25.

• Acoplamento: Acoplamentos do sistema de acionamento conforme ISO 5210 para válvulas acionadas manualmente e ISO 5211 para válvulas acionadas por atuadores.



REVESTIMENTO

Os elementos das válvulas, que são sujeitos à corrosão, recebem revestimento após a preparação da superfície em pintura epóxi pó, aplicada através de um processo eletrostático, com espessura mínima 250μm, ideal para com água potável.



ARMAZENAMENTO

A válvula de Fluxo Anular deve ser armazenada em lugares cobertos e protegida de intempéries. As vedações não deverão entrar em contato com pó ou atmosferas com excesso de particulados.

IMPORTANTE: Temperatura máxima de estocagem 70°C



INSTALAÇÃO

Pode ser instalada enterrada ou aérea. Quando enterrada, deve ser colocada em câmara de manobra. Porém, a indicação de fluxo marcada no corpo da válvula deverá ser respeitada. É aconselhável a instalação de uma junta de desmontagem (JATA) para facilitar todas as operações de instalação e manutenção.

IMPORTANTE: Fluxo reverso pode ser aceito apenas com a válvula completamente aberta ou sem nenhuma necessidade de regulagem.



ACIONAMENTO

Possibilidade de diversos tipos de acionamento:

• Manual

• Elétrico

• Hidráulico

• Pneumático.

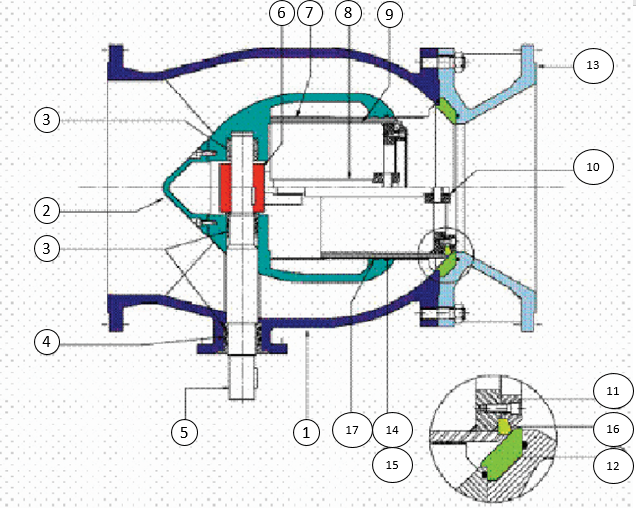

CARACTERÍSTICAS CONSTRUTIVAS

O emprego do ferro dúctil nos componentes principais da Válvula de Fluxo Anular da Saint-Gobain Canalização garante a mesma alta resistência e durabilidade verificada nos tubos e conexões.



Item

Descrição

Material

Revestimento

1

Corpo

Ferro Fundido Dúctil

Epóxi pó atóxico mínimo 250 mm

2

Ogiva

Ferro Fundido

Epóxi pó atóxico mínimo 250 mm

3

Bucha Eixo

Bronze



4

Vedação do Eixo

EPDM



5

Eixo

Aço Inoxidável (AISI 420)



6

Biela

Ferro Fundido Dúctil

Epóxi pó atóxico mínimo 250 mm

7

Guias do Obturador

Bronze



8

Alavanca do Obturador

Aço Inoxidável AISI 420



9

Obturador

Aço Inoxidável AISI 304



10

Garfo

Aço Inoxidável AISI 304



11

Anel de Aperto

Aço Inoxidável AISI 304*



12

Sede de Vedação

Aço Inoxidável AISI 304



13

Difusor

Ferro Fundido Dúctil

Epóxi pó atóxico mínimo 250 mm

14

Vedação do obturador (O-Ring)

EPDM



15

Vedação do obturador (anel antiextrusão)

Lubriflon



16

Anel de Vedação

EPDM



17

Anel de Deslize

Teflon com carga de carbono
