Tampões e Grelhas: Classes de Resistência

Enviado em 30 Novembro 2018, 16:31 PM

Segundo a norma ABNT NBR 10160:2005, os tampões e grelhas devem ser fabricados considerando os requisitos de instalação, qualidade e segurança.



APLICAÇÃO

A Saint-Gobain Canalização fabrica tampões e grelhas que atendem às classes B125, C250, D400, E600 e F900, sendo esta classificação diretamente relacionada às de resistência mecânica dos produtos. A escolha do produto deve sempre levar em consideração o local que o mesmo será instalado, e consequentemente atender à classe indicada.



CLASSES DE RESISTÊNCIA

• Classe B125

Uso em calçadas ou locais para circulação de pedestres e áreas de estacionamento de veículos de passeio. (Item 4.2.2 da norma ABNT NBR 10160)

Carga de controle de 125 kN = 12,5t

Produtos fabricados:

Tampão PASSUS

Tampão DN 600mm, articulado através de rótula única, com abertura 110°, travamento a 90° e sistema de travamento através de barra elástica.

Itens opcionais: Chaveta antirroubo e trava antiabertura.



Tampão AKSESS AR

Tampão articulado através de rótula única, abertura em 110º, sistema de apoio dinâmico em 3 pontos garantindo maior estabilidade e área de apoio dentada na base do telar.

Item opcional: Chaveta antirroubo.



Tampão AKSESS

Tampão articulado através de rótula única, abertura em 110º, sistema de apoio dinâmico em 3 pontos garantindo maior estabilidade e área de apoio dentada na base do telar.



Tampão CIRCULAR CI 500

Tampão DN 350 mm, não articulado e com anel antirruído.



• Classe C250

Uso em estacionamentos, vias com tráfego de veículos em baixa velocidade, sarjetas e locais que se estendam desde a guia ou meio-fio, até 0,5m na via de circulação de veículos e até 0,2m na calçada. (Item 4.2.3 da norma ABNT NBR 10160).

Carga de controle de 250 kN = 25t

Produtos fabricados:

Tampão PARXESS AR

Tampão articulado através de rótula única, abertura em 110º, sistema de apoio dinâmico em 3 pontos garantindo maior estabilidade e área de apoio dentada na base do telar.

Itens opcionais: Sistema antirroubo e Sistema antiabertura.



Tampão PAISAGEM

Tampão DN 600mm, não articulado e com anel antirruído.



Grelha ESKOA

Grelha articulada através de rótula única, com chaveta antirroubo, abertura em 110° e superfície desenvolvida para prevenir acidentes. Possui sistema de travamento através de duas barras elásticas e conta com sistema antiobstrução prevenindo entrada de detritos e facilitando a limpeza.



Grelha SQUADRA

Grelha não articulada, com sistema de travamento realizado por duas barras elásticas integradas à grelha.



Grelha AUTOLINEA C250

Grelha não articulada, com sistema de intertravamento automático por barra elástica e especialmente adaptada às canaletas de grande comprimento.



• Classe D400

Uso em vias de tráfego intenso com a passagem de veículos leves e pesados, acostamentos e estacionamentos para todos os tipos de veículos. (Item 4.2.4 da norma ABNT NBR 10160).

Carga de controle de 400 kN = 40t

Produtos fabricados:

Tampão KORUMIN

Tampão articulado através de rótula única, abertura em 110º e trava de segurança a 90º. Sistema de travamento através de barra elástica, anel de apoio integrado no telar garantindo a estabilidade e ausência de ruído.

Itens opcionais: Chaveta antirroubo e Trava antiabertura

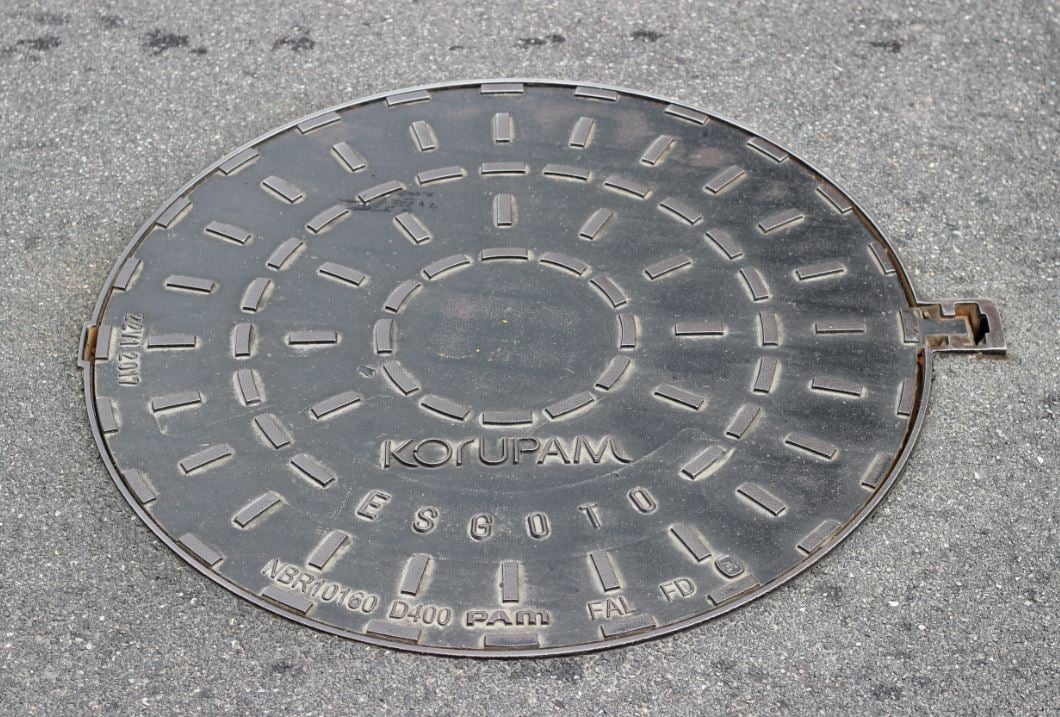

Tampão KORUPAM

Tampão circular DN 600mm, composto de tampa e telar confeccionados em ferro fundido dúctil, conforme NBR 6916 CL 42012, com revestimento interno e externo em pintura betuminosa. Possui tampa articulada por rótula, com ângulo de abertura 110° e bloqueio de 90°, trava antiabertura automática, realizada por barra elástica, caixa de manobra lateral e anel de apoio em polietileno.



Tampão PAMREX

Tampão DN 800mm com sistema de dupla articulação por rótula única, abertura em 130º e trava de segurança a 90º. Anel de apoio integrado no telar garantindo a estabilidade e ausência de ruído.

Item opcional: Trava antiabertura.



Tampão ESTANQUE 600

Tampão DN 600mm, não articulado, com 2 caixas de manobra, anel de apoio, vedação garantindo a estanqueidade de até 1 bar e travamento da tampa com o telar realizado por 6 parafusos.



Tampão ESTANQUE 800

Tampão DN 800mm, não articulado, com 2 caixas de manobra laterais totalmente estanques, travamento da tampa com o telar realizado por 8 parafusos e anéis de polietileno e elastômero para eliminar o ruído e suprimir a entrada e saída de fluidos.

Tampão TELECOM

Tampão DN 700mm, articulado através de rótula única, abertura de 100°, travamento a 90°, anel de apoio integrado no telar garantindo estabilidade e ausência de ruídos.

Item opcional: Trava antiabertura.



Grelha REXEL

Grelha DN 600mm, articulada através de rótula única e abertura em 110º. Sistema de travamento através de barra elástica, anel de apoio integrado no telar garantindo a estabilidade e ausência de ruído.



Grelha AUTOLINEA D400

Grelha não articulada, com sistema de intertravamento automático por barra elástica e especialmente adaptada às canaletas de grande comprimento.



• Classe E600

Uso em pistas com tráfego ocasional de aviões, docas e indústrias que possuam tráfego de cargas elevadas. (Item 4.2.5 da norma ABNT NBR 10160).

Carga de controle de 600 kN = 60t

Produtos fabricados:

Tampão KORUMAX

Tampão DN 600mm, articulado através de rótula única, abertura de 110º e trava de segurança a 90º. Sistema de travamento através de barra elástica e anel de apoio integrado no telar garantindo a estabilidade e ausência de ruído.

Itens opcionais: Chaveta antirroubo e trava antiabertura.



Grelha TRANSLINEA

Grelha não articulada com sistema de intertravamento automático por barra elástica e especialmente adaptada às canaletas de grande comprimento.



• Classe F900

Uso em áreas sujeitas a cargas muito elevadas, como por exemplo, pistas de aeroportos.

Carga de controle de 900 kN = 90t

Produtos fabricados:

Tampão URBAMAX

Tampão DN 600 mm, não articulado com anel antirruído.
